Détails sur le produit:
|
| DÉCOUPEUSE DE PLAT: | CISAILLEMENT HYDRAULIQUE DE COMMANDE NUMÉRIQUE PAR ORDINATEUR | Tension: | 220V/380V |
|---|---|---|---|
| Dimension (l*w*h): | 3900*2150*2250,3850*1990*2050mm | Largeur de coupure maximale (millimètres): | 3200, 4000,6000,2500 |
| Arguments de vente principaux: | Productivité de grande précision et élevée, | Système de contrôle: | Contrôle d'Estun E21 OR |
| Coupure du matériel: | métal d'alliage | Nom de produit: | machine de cisaillement hydraulique de commande numérique par ordinateur |
| Type: | Découpeuse de feuillard | ||
| Mettre en évidence: | machine de fente de cisaillement,machine de presse à cisailles,découpeuse en métal de cisaillement |
||

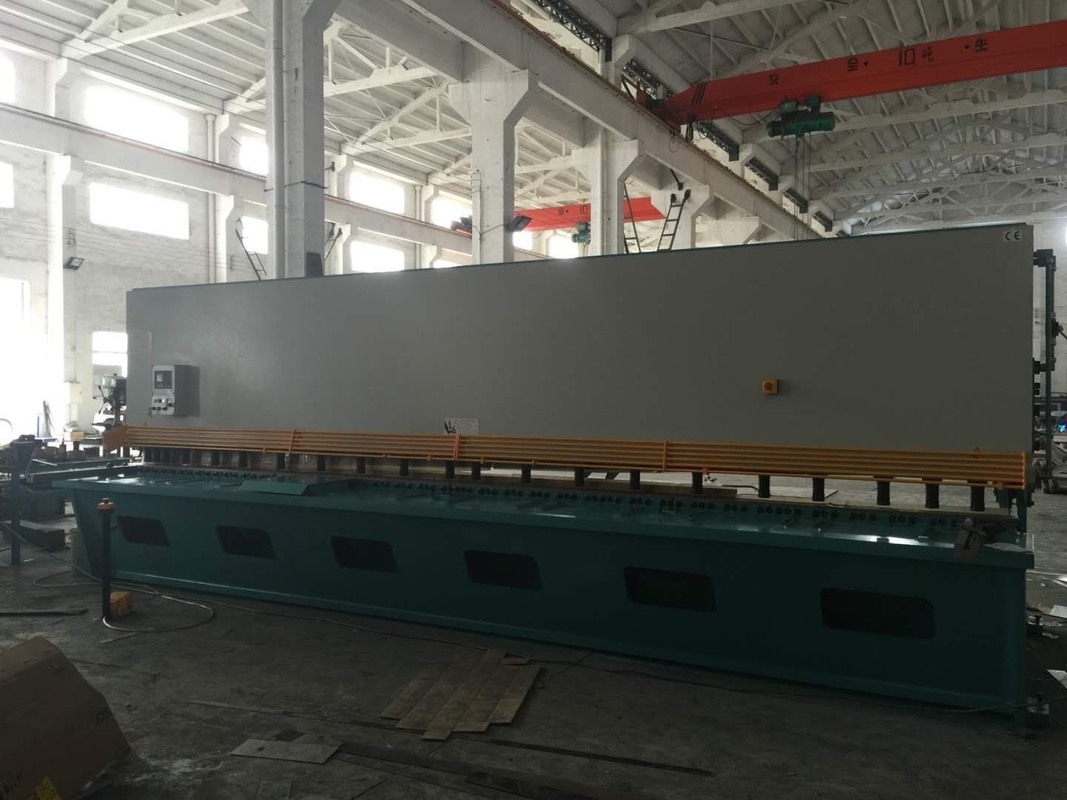

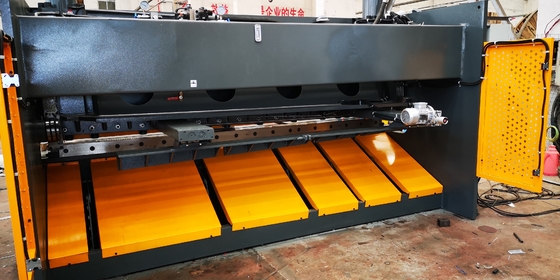

MACHINE DE CISAILLEMENT HYDRAULIQUE CNC SC-8X3200 Cisaille à guillotine hydraulique CNC à usage intensif
Réglage rapide et précis du dégagement de la lame par une seule poignée sur le châssis latéral
Lames multi-tranchants pour couper l'aluminium, l'acier doux et l'acier inoxydable
Éclairage de la ligne de coupe et fil pour la coupe de la ligne d'ombre
Compteur de coups, réglage de la longueur de coupe
Protection hydraulique et électrique contre les surcharges
Bras d'équerrage et bras de support avant
Protection hydraulique et électrique contre les surcharges
Inverseur delta avec vis à billes et tige polie avec une précision de 0,05 mm.
La protection latérale est conforme aux réglementations CE standard.
Cadre entièrement soudé adopté, stress éliminé par les vibrations, haute rigidité, système d'entraînement hydraulique, système de retour de cylindre d'azote, robuste et durable, dispositif de réglage de l'écartement des lames et réglage fin peuvent être facilement actionnés, ligne d'ombre pour une bonne coupe, cellules photoélectriques à l'arrière des machines comme garde de protection pour l'opérateur et les autres personnes, la course de la butée arrière sera contrôlée et montrée par E21 NC, la butée arrière est livrée avec un réducteur
Une course simple ou continue est à votre choix, la porte électrique s'ouvre, la machine s'arrête de fonctionner, le réservoir d'huile et la porte de l'armoire électrique sont livrés avec des joints en caoutchouc, la gorge est livrée avec un couvercle
La plaque de support avant est livrée avec des boules, facilitant ainsi la plaque d'alimentation
| maquette | longueur de coupe (mm) | épaisseur de coupe (45 Kgs/mm2) | épaisseur de coupe (70kkgs/mm2 | angle de coupe (fixe) | Nombre de coups/min | profondeur de la gorge | Nombre de vérins de maintien | course de jauge arrière |
dimension de la butée arrière (X) (mini bande de coupe) |
Puissance du moteur (kW) |
capacité d'huile | longueur hauteur largeur | hauteur sous plancher | poids approximatif (T) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30′ | 15 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2590*1520*1450 | 650 | 3.3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1520*1450 | 650 | 4.2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30′ | 11 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1520*1450 | 650 | 5.3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30′ | 18 | 140 | 11 | 600 | 20 | 7.5 | 184L | 2490*1610*1620 | 800 | 4.6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30′ | 15 | 140 | 12 | 600 | 20 | 7.5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30′ | 14 | 140 | 13 | 600 | 20 | 7.5 | 300L | 3840*1610*1650 | 800 | 6.8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5.2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7.2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8.5 |
| QC12Y-10*2500 | 2500 | dix | 5 | 1°48′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8.2 |
| QC12Y-10*3200 | 3200 | dix | 5 | 1°48′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9.5 |
| QC12Y-10*4000 | 4000 | dix | 5 | 1°30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48′ | 12 | 140 | 11 | 800 | 20 | 18.5 | 220L | 3370*2100*1790 | 800 | 7.5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48′ | 11 | 140 | 13 | 800 | 20 | 18.5 | 260L | 4070*2100*1790 | 800 | 8.5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30′ | 9 | 140 | 15 | 800 | 20 | 18.5 | 300L | 4920*2250*2050 | 800 | 11.5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | dix | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12.5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | dix | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15.5 |
| QC12Y-20*3200 | 3200 | 20 | dix | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15.8 |
| QC12Y-20*4000 | 4000 | 20 | dix | 2°30′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
