Détails sur le produit:
|
| DÉCOUPEUSE DE PLAT: | CISAILLEMENT HYDRAULIQUE DE COMMANDE NUMÉRIQUE PAR ORDINATEUR | Tension: | 220V/380V |
|---|---|---|---|
| Dimension (L*W*H): | 3900*2150*2250,3850*1990*2050mm | Largeur de coupure maximale (millimètres): | 3200, 4000,6000,2500 |
| Arguments de vente principaux: | Productivité de grande précision et élevée, | nom: | machine de cisaillement |
| Coupure du matériel: | Métal d'alliage | Nom de produit: | machine de cisaillement hydraulique de commande numérique par ordinateur |
| Mettre en évidence: | Service de cisaillement hydraulique de machine de LAMI-NOVA OR,machine de cisaillement hydraulique QC12Y-8x3200 de 3.3t OR,3.3t QC12Y-10x3200 |
||

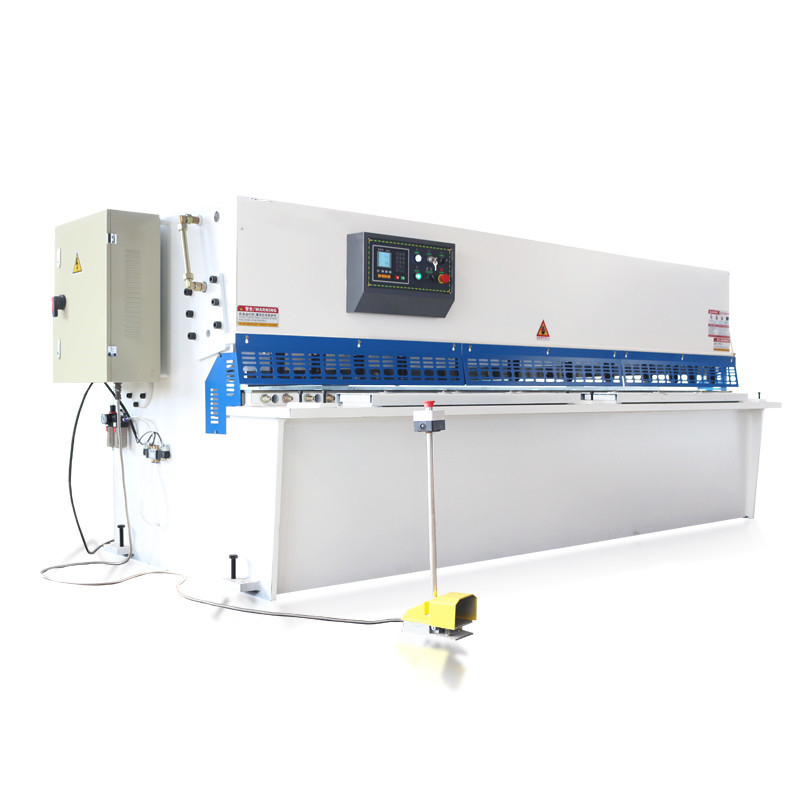

MACHINE HYDRAULIQUE SC-8X3200, original de cisaillement de GLISSEMENT de CISAILLEMENT de commande numérique par ordinateur de machine de SHEETHydraulic
Mesure arrière motorisée par servo :
Système de mesure du dos 1.CNC avec l'axe des abscisses par les axes entraînés par un moteur électrique servo de vis de boule à C.A. et sur les incidences linéaires
2. La mesure arrière a assez bien la force et la rigidité mécaniques avec la structure de type réservoir de mesure.
3. Vis à haute précision de boule et voie de guidage linéaire. La conception particulière de doigt-arrêt, agrandissent la gamme de la mesure arrière.
Pièces et dispositif de protection électriques :
1. Appareillage de basse tension de Schneider ou de Siemens. Selon des normes internationales, sécurité fiable, longue durée, bonne
la capacité anti-parasitage, une unité de rayonnement est adaptée dans l'armoire électrique.
2. Barrière protectrice et le contact de sécurité pour assurer la sécurité d'opération. Ayez un commutateur de pédale mobile de simple-main, facile à utiliser.
3. La protection légère d'écran ou la protection de laser sont facultative.
Le cadre complètement soudé adopté, l'effort éliminé par vibration, la rigidité élevée, hydraulique d'entraînement, le système de retour de cylindre d'azote, le dispositif de réglage vigoureux et durable, de lame d'espace et l'ajustement précis peuvent être facilement actionnés, ligne d'ombre pour la bonne coupure, cellules photo-électriques aux parties arrière de machines comme garde de protection à l'opérateur et d'autres personnes, la course de backgauge sera commandée et montré par E21 OR, le backgauge viennent avec la boîte de réducteur
La course simple ou continue est à votre option, porte électrique ouverte, machine cessera de travailler, réservoir de stockage de pétrole et porte d'armoire électrique venus avec les joints en caoutchouc, gorge venue avec la couverture
La plaque de maintien avant venue avec des boules facilitent, ainsi, alimenter le plat
| modèle | longueur de coupe (millimètres) | coupant l'épaisseur (45 Kgs/mm2) | coupure de l'épaisseur (70kkgs/mm2 | angle de coupe (fixe) | No. de courses/minute | profondeur de gorge | Les no. de maintiennent des crics | stroek arrière de mesure |
dimension arrière de la mesure (X) (mini bande de coupure) |
puissance de moteur (Kilowatt) |
capacité d'huile | *width de length*height | taille sous le plancher | poids approximatif (t) |
| QC12Y-4*2000 | 2000 | 4 | 2 | 1°30 ′ | 15 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2590*1520*1450 | 650 | 3,3 |
| QC12Y-4*2500 | 2500 | 4 | 2 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1520*1450 | 650 | 4,2 |
| QC12Y-4*3200 | 3200 | 4 | 2 | 1°30 ′ | 11 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1520*1450 | 650 | 5,3 |
| QC12Y-6*2000 | 2000 | 6 | 3 | 1°30 ′ | 18 | 140 | 11 | 600 | 20 | 7,5 | 184L | 2490*1610*1620 | 800 | 4,6 |
| QC12Y-6*2500 | 2500 | 6 | 3 | 1°30 ′ | 15 | 140 | 12 | 600 | 20 | 7,5 | 230L | 3140*1610*1650 | 800 | 5 |
| QC12Y-6*3200 | 3200 | 6 | 3 | 1°30 ′ | 14 | 140 | 13 | 600 | 20 | 7,5 | 300L | 3840*1610*1650 | 800 | 6,8 |
| QC12Y-6*4000 | 4000 | 6 | 3 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8 |
| QC12Y-6*5000 | 5000 | 6 | 3 | 1°30 ′ | 6 | 140 | 22 | 600 | 20 | 15 | 650L | 5725*2160*1900 | 800 | 14 |
| QC12Y-8*2500 | 2500 | 8 | 4 | 1°30 ′ | 14 | 140 | 12 | 600 | 20 | 11 | 230L | 3140*1610*1650 | 800 | 5,2 |
| QC12Y-8*3200 | 3200 | 8 | 4 | 1°30 ′ | 12 | 140 | 13 | 600 | 20 | 11 | 300L | 3840*1610*1650 | 800 | 7,2 |
| QC12Y-8*4000 | 4000 | 8 | 4 | 1°30 ′ | 9 | 140 | 18 | 600 | 20 | 11 | 380L | 4650*1660*1750 | 800 | 8,5 |
| QC12Y-10*2500 | 2500 | 10 | 5 | 1°48 ′ | 13 | 140 | 11 | 800 | 20 | 15 | 220L | 3370*2100*1790 | 800 | 8,2 |
| QC12Y-10*3200 | 3200 | 10 | 5 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 15 | 260L | 4070*2100*1790 | 800 | 9,5 |
| QC12Y-10*4000 | 4000 | 10 | 5 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11 |
| QC12Y-12*2500 | 2500 | 12 | 6 | 1°48 ′ | 12 | 140 | 11 | 800 | 20 | 18,5 | 220L | 3370*2100*1790 | 800 | 7,5 |
| QC12Y-12*3200 | 3200 | 12 | 6 | 1°48 ′ | 11 | 140 | 13 | 800 | 20 | 18,5 | 260L | 4070*2100*1790 | 800 | 8,5 |
| QC12Y-12*4000 | 4000 | 12 | 6 | 1°30 ′ | 9 | 140 | 15 | 800 | 20 | 18,5 | 300L | 4920*2250*2050 | 800 | 11,5 |
| QC12Y-16*2500 | 2500 | 16 | 8 | 2° | 10 | 180 | 11 | 800 | 20 | 22 | 460L | 3300*2270*2150 | 800 | 12,5 |
| QC12Y-16*3200 | 3200 | 16 | 8 | 2° | 6 | 180 | 13 | 800 | 20 | 30 | 510L | 4000*2270*2100 | 800 | 14 |
| QC12Y-16*4000 | 4000 | 16 | 8 | 2° | 6 | 180 | 15 | 800 | 25 | 30 | 510L | 4800*2270*2100 | 800 | 16 |
| QC12Y-20*2500 | 2500 | 20 | 10 | 2° | 6 | 180 | 11 | 800 | 20 | 30 | 460L | 3300*2270*2250 | 800 | 15,5 |
| QC12Y-20*3200 | 3200 | 20 | 10 | 2° | 6 | 180 | 13 | 800 | 30 | 30 | 510L | 4000*2270*2100 | 800 | 15,8 |
| QC12Y-20*4000 | 4000 | 20 | 10 | 2°30 ′ | 5 | 180 | 14 | 915 | 30 | 37 | 800L | 4840*3190*2400 | 910 | 22 |
